超声波压花机，采用频率宽频跟踪技术，使超声波发生器的输出频率始终与换能器频率一致，从而确保缝合，压花的质量，并大大延长了超声波发生器，换能器装置的寿命; 利用高频振动波传递到两个或多个需焊接的材料表面，在加压的情况下，使材料表面相互摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工。主要用于合成纤维布料，或含有化纤混纺补、化学薄膜(含30%以上化纤)，均可加工成所需要的产品，如Nylon布、针线补、无纺布、T/R布，特多龙补 (Polyester 布)、人造革、喷胶棉、PE纸、PE+铝、PE+布等复合材料,热塑性塑料箔膜及塑料片多层布，以及各种贴合而成的淋膜表覆布类薄膜纸的缝边、熔接、熔切、压花等，加工产品具有水密性好，生产效率高，不用针线辅料，熔切面平滑无毛边，手感好等特点;广泛应用于服装、玩具、环保无纺布袋、口罩(杯型口罩、平面口罩、立体口罩等)等行业。适用产品有衣服花边，床套，枕头套，汽车套，帐蓬，包装带，背包，旅行带，手提带，窗帘，雨衣，风衣，雪衣，玩具，手套，桌巾，椅套，被套，口罩，发饰，饰品， 洋伞，灯罩等等。

使用说明



新机使用前，必须阅读超声波缝合机说明书，并熟知本说明书之内容。

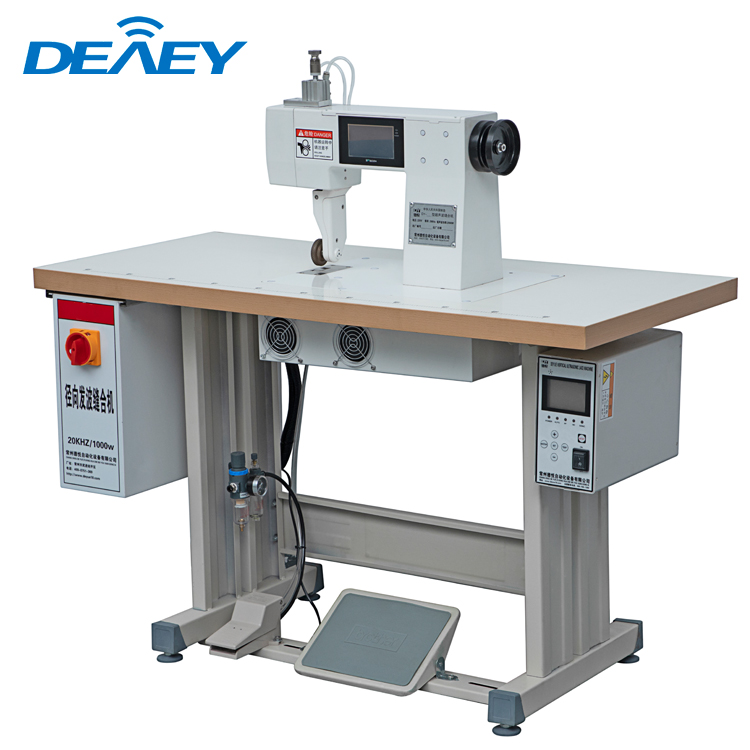

1. 机械各部功能说明

1)调整螺帽:限制气缸行程长短距离。

2)压轮气缸:控制压轮上升和下降。

3)压轮开关:压轮控制开关,在机头左侧。单击压轮下降

4)模架:固定花轮。

5)花轮:缝合，裁切加工件之模具。

6)冷却风扇:散热振动子温度,使其能长时间工作。

7)花轮气缸:控制花轮上升和下降。

8)机头:固定花轮的传动机构。

9)气压表:表示花轮加在工件上的压力气压。

10)气压阀:依据实际需要做气压调整, 调整后螺帽要锁紧。调整范围一般在1~10Kg/cm²之间。

11)台面板: 加工工件的平台。

12)发振箱:控制机台的动作程序。

13)振筒:固定振动子与钢模。

14)机架:支撑机台本体。

15)脚踏板: 在右脚位置，控制花轮和钢模的运转。

16)花轮踏板:在左脚位置，控制花轮升降。

2. 发振箱功能说明:

1) 振幅显示器: 其功能是指超声波振子和钢模之间的谐振是否合适。旋转音波调整旋钮，能使读数变化。一般调整到50以下。

2)电流表(如右图): 指示超声波的工作电流。空载时表示焊头与系统谐振的状态,一般正常为0.4~0.6A,依输出功率的大小而异,负载时,因压着面积和花轮和复杂、大小而定,通常由1.0~2.5A。

                                    电流表

3)功率输出: 调整输出功率大小，调到不同的文件位，电流表读数会有变化。

4)上模速度: 调整花轮转速高低。数字越大转速加快，速度越快;反之速度降低。

5)下模速度: 调整超声波钢模转速高低。数位越大转速加快;反之速度降低。

6)手动/自动开关: 打到自动档位，花轮和钢模自动运转;打到手动开关，花轮和钢模的运转是由右脚的脚踏板控制的，踏下脚踏板花轮和钢模开始工作，松开脚踏板花轮和钢模即停止运转。

7)超载指示: 红色指示灯亮，表示设备超载。此时应该立即停机，检查原因待故障排除后，方可继续工作。

8)音波调整: 调整超声波振动子和钢模之间的谐振状态。顺时针或逆时针转动旋钮，振幅表读数会改变，前已有述，正常读数一般在50以内。

9)音波测试: 功能是测试超声波是否正常。按下音波测试开关1~2秒钟，看超载指示灯是否亮，振幅表、电流表读数是否在正常范围内。

10)电源开关: 控制整机电源。开关自带红色指示灯，打开时红色灯亮。
