超声波清洗机的原理和组成

返回列表来源：大威超声发布日期： 2021.08.02 浏览：78

概述

超声波清洗机原理是：换能器将功率超声频源的声能转换成机械振动并通过清洗槽壁向槽子中的清洗液辐射超声波，槽内液体中的微气泡在声波的作用下振动，当声压或声强达到一定值时，气泡迅速增长，然后突然闭合，在气泡闭合的瞬间产生冲击波使气泡周围产生1012-1013pa的压力及局部调温，这种超声波空化所产生的巨大压力能破坏不溶性污物而使他们分化于溶液中，蒸汽型空化对污垢的直接反复冲击，一方面破坏污物与清洗件表面的吸附，另一方面能引起污物层的疲劳破坏而被驳离，气体型气泡的振动对固体表面进行擦洗，污层一旦有缝可钻，气泡立即“钻入”振动使污层脱落，由于空化作用，两种液体在界面迅速分散而乳化，当固体粒子被油污裹着而粘附在清洗件表面时，油被乳化、固体粒子自行脱落，超声在清洗液中传播时会产生正负交变的声压，形成射流，冲击清洗件，同时由于非线性效应会产生声流和微声流，而超声空化在固体和液体界面会产生高速的微射流，所有这些作用，能够破坏污物，除去或削弱边界污层，增加搅拌、扩散作用，加速可溶性污物的溶解，强化化学清洗剂的清洗作用。由此可见，凡是液体能浸到且声场存在的地方都有清洗作用，其特点适用于表面形状非常复杂的零部件的清洗。尤其是采用这一技术后，可减少化学溶剂的用量，从而大大降低环境污染。

组成

超声波清洗设备主要由以下组件构成：

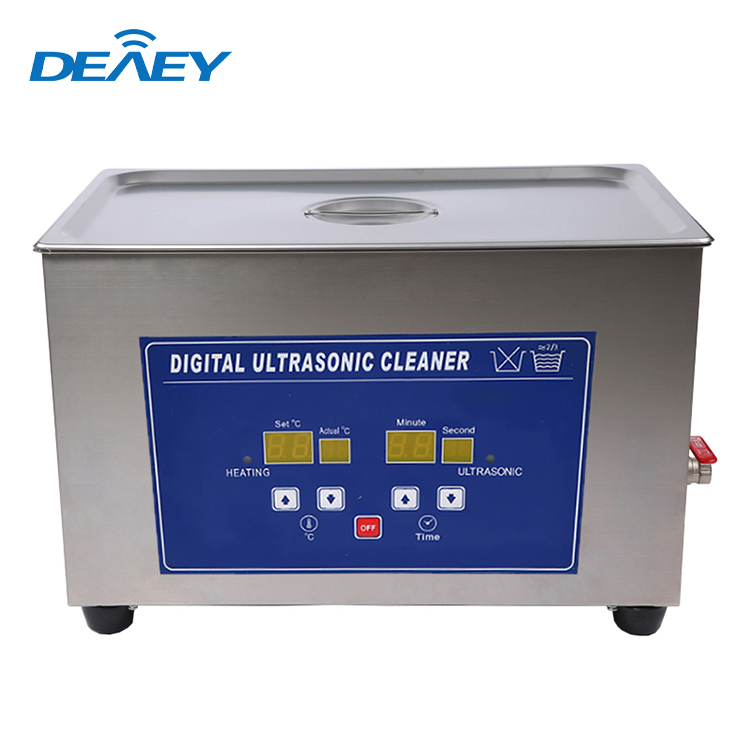

1、清洗槽：盛放待洗工件不锈钢制成，可安装加热及控温装置。

清洗槽底部粘接超声波换能器：

2、换能器（超声波发生器）：将电能转换成机械能压电陶瓷换能器，频率、功率视具体机型。

3、电源：为换能器提供所需电能逆变电源，进口IGBT元件，安装过流保护线路。换能器将高频电能转换成机械能之后，会产生振幅极小的高频震动并传播到清洗槽内的溶液中，在换能器的作用下，清洗液的内部将不断地产生大量微小的气泡并瞬间破裂，每个气泡的破裂都会产生数百度的高温和近千个大气压的冲击波，从而将工件冲刷干净。从超声波清洗机的清洗原理我们不难理解，为什么它的清洗效率和效果都异常出色。

一、不论工件形状多么复杂，将其放入清洗液内，只要是能接触到液体的地方，超声波的清洗作用都能达到。

二、清洗时液体内产生的气泡非常均匀，工件的清洗效果也将非常均匀一致。

三、配合清洗剂的使用，加速污染物的分离和溶解，可有效防止清洗液对工件的腐蚀。

四、无需手工清理，杜绝了手工清洗对工件产生的伤害，避免繁重肮脏的体力劳动。在我们所了解到的各行各业中，几乎每一个行业都有应用到超声波清洗机的地方，例如：机械行业；表面处理行业；医疗行业；仪器仪表行业；机电电子行业；光学行业；半导体行业；科教文化；钟表首饰；石油化工行业；纺织印染行业；其他。
